Q341F、Q341Y-型-PN16~PN40-蜗杆传动球阀

声明:本文中所有文字、数据、图片均只适用于参考,Q347 型 PN16、PN25 偏心半球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0813-3900306。产品名称:Q341F、Q341Y-型-PN16~PN40-蜗杆传动球阀

产品规格:

更新时间:2017-5-12 16:44:39

产品简介:


产品说明

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀:蜗杆传动、法兰连接、浮动球直通式结构形式,阀座密封面材料为PTFE、增强 PTFE塑料(Q341F)、金属堆焊钴基(Q341Y),公称压力 PN16~PN40,阀体材料为WCB、 CF8、CF8M的球阀。


产品性能参数

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀主要性能参数

型号

PN

工作压力 /MPa

适用温度 /℃

适用介质

Q341F-16C

16

1.6

≤180

水、气、油

Q341F-25

25

2.5

Q341F-40

40

4.0

Q341Y-16C

16

1.6

≤425

水、气、油含颗粒介质

Q341Y-25

25

2.5

Q341Y-40

40

4.0

Q341F-16P

16

1.6

≤180

硝酸类

Q341F-25P

25

2.5

Q341F-40P

40

4.0

Q341Y-16P

16

1.6

≤450

水、气、油含颗粒介质

Q341Y-25P

25

2.5

Q341Y-40P

40

4.0

Q341F-16R

16

1.6

≤180

硝酸类

Q341F-25R

25

2.5

Q341F-40R

40

4.0

Q341Y-16R

16

1.6

≤450

水、气、油含颗粒介质

Q341Y-25R

25

2.5

Q341Y-40R

40

4.0

产品零部件材料



Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀零部件材料

型号

材料

阀体

阀杆

密封面

填料

Q341F-16C

WCB

2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

PTFE、增强 PTFE

PTFE

Q341F-25

Q341F-40

Q341Y-16C

金属堆焊钴基

柔性石墨

Q341Y-25

Q341Y-40

Q341F-16P

CF8

304

PTFE、增强 PTFE

PTFE

Q341F-25P

Q341F-40P

Q341Y-16P

金属堆焊钴基

柔性石墨

Q341Y-25P

Q341Y-40P

Q341F-16R

CF8M

316

PTFE、增强 PTFE

PTFE

Q341F-25R

Q341F-40R

Q341Y-16R

金属堆焊钴基

柔性石墨

Q341Y-25R

Q341Y-40R

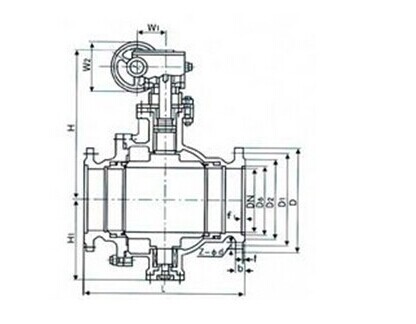

产品外形及结构尺寸



Q341F、Q341Y 型 PN16 蜗杆传动球阀主要外形及结构尺寸(mm)

DN

L

D

H

重量/kg

125

320

245

542

110

150

360

280

572

130

200

457

335

638

200

250

533

405

828

245

300

610

460

948

500



Q341F、Q341Y 型 PN25 蜗杆传动球阀主要外形及结构尺寸(mm)

DN

L

D

H

重量/kg

100

305

230

528

90

125

381

270

547

130

150

403

300

592

170

200

419

360

791

250

250

568

425

926

385

300

648

485

948

625



Q341F、Q341Y 型 PN40 蜗杆传动球阀主要外形及结构尺寸(mm)

DN

L

D

H

重量/kg

100

305

230

528

95

125

381

270

547

135

150

403

300

592

175

200

419

375

791

265

250

568

445

926

524

300

648

510

948

665
