600X(J241X)型 PN10~PN25 水力电动控制阀

产品名称:600X(J241X)型 PN10~PN25 水力电动控制阀

产品规格:

更新时间:2017-5-15 15:53:15

产品简介:


【产品用途】

600X(J241X)型 PN10~PN25 水力电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制,控制反应准确快速,根据电信号遥控开启和关闭管路系统,实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调,平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电 220V,或直流电 24V,可根据各种场合选用常开或常闭型均可。



【性能参数】

型号

J241X-10

J241X-16

J241X-25

工作压力(MPa)

1.0

1.6

2.5

适用温度(℃)

0~80

适用介质

材料

阀体、阀盖

铸铁

阀杆

铬不锈钢

阀座、阀盘

青铜

膜片

丁晴橡胶


主要外形和连接尺寸

N

L

A

A1

H

H1

F

D
mm

D1
mm

D2
mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

194

136

342

250

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

194

136

342

250

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

194

136

342

250

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

240

155

395

278

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

240

155

395

278

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

255

255

165

405

298

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

280

280

175

430

315

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

332

195

510

350

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

375

220

560

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

408

230

585

420

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

485

255

675

450

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

550

300

730

470

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

630

340

760

490

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

735

415

840

526

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

788

430

910

570

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

850

460

1070

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

905

490

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

970

530

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

1050

560

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

1135

610

1640

975

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48


【结构图片】

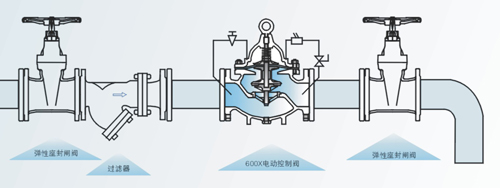

【安装示意图】
