详细内容

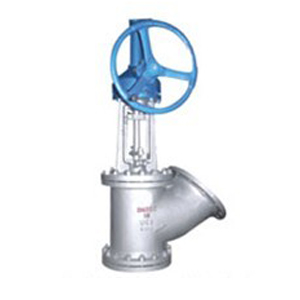

FL41W上展放料阀

产品名称:FL41W上展放料阀

产品规格:

更新时间:2017-5-12 17:21:19

产品简介:



上展式放料阀介绍

上展式放料阀性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。它的主要参数有:公称通径DN,放料阀额定流量系数KV,放料阀公称压力和压差,放料阀阀体和阀内组件材料,放料阀流量特性,放料阀适用温度,放料阀是否带附件等。 上展式放料阀结构与原理

该阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成,手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式,手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀 上展式放料阀性能参数

工作压力1.6Mpa

工作介质为水, 油液体, 酸碱等

工作温度为<=175 o C. 不锈钢<=320 o C 碳钢


零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12MO 2 Ti系列

ZG00Cr17Ni14MO 2 系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀杆

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

螺柱

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45


上展式放料阀连接尺寸

DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

80

115

85

-

-

32

135

100

135

100

-

-

40

145

110

145

110

80

60

50

165

125

160

125

85

70

65

180

145

180

145

130

85

80

195

160

195

160

135

95

100

215

180

215

180

160

130

125

245

210

245

210

160

140

150

280

240

280

240

185

165

200

335

295

335

295

/

/
